◆參考流量范圍
| 口徑(mm) | 流量范圍(m3/h) | 口徑(mm) | 流量范圍(m3/h) |
| φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |

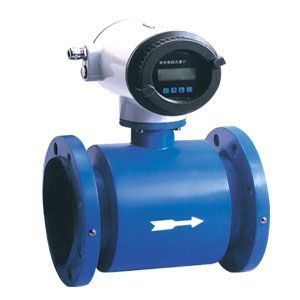

電磁流量計型譜
| 型號 | 口徑 |
|
| HD | 15~2600 |
|
| 代號 | 電極材料 |
|
| K1 | 316L |
| K2 | HB |
| K3 | HC |
| K4 | 鈦 |
| K5 | 鉭 |
| K6 | 鉑合金 |
| K7 | 不銹鋼涂覆碳化鎢 |
| 代號 | 內襯材料 |
|
| C1 | 聚四氟乙烯F4 |
| C2 | 聚全氟乙丙烯F46 |
| C3 | 聚氟合乙烯FS |
| C4 | 聚錄丁橡膠 |
| C5 | 聚氨脂橡膠 |
| 代號 | 功能 |
| E1 | 0.3級 |
| E2 | 0.5級 |
| E3 | 1級 |
| F1 | 4－20Madc,負載≤750Ω |
| F2 | 0-3khz,5v有源，可變脈寬，輸出高端有效頻率 |
| F3 | RS485接口 |
| T1 | 常溫型 |
| T2 | 高溫型 |
| T3 | 超高溫型 |
| P1 | 1．0MPa |
| P2 | 1．6MPa |
| P3 | 4．0MPa |
| P4 | 16MPa |
| D1 | 220VAC±10％ |
| D2 | 24VDC±10％ |
| J1 | 一體型結構 |
| J2 | 分體型結構 |
| J3 | 防爆一體型結構 |
|
|
|
|
|
|
|
主要技術數據：
整機和傳感器技術數據 執行標準 | JB／T 9248—1999 | 公稱通徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | 最高流速 | 15m／s | 精確度 | DNl5～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | 流體電導率 | ≥5uS／cm? | 公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊訂貨 | 環境溫度 | 傳感器 | —25℃—十60℃ | 轉換器及一體型 | —10℃—十60℃ | 襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA | 最高流體溫度 | —體型 | 70℃ | 分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) | 聚氨酯襯里 | 80℃ | 聚四氟乙烯襯里 | 100℃；150℃(訂貨時注明) | 聚全氟乙丙烯(F46) | 加網PFA | 信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | 電極刮刀機構 | DN300—DN3000 | 連接法蘭材料 | 碳鋼 | 接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | 進口保護法蘭材料 | DN65—DNl50 | 不銹鋼1Crl8Ni9Ti | DN200～DNl600 | 碳鋼十不銹鋼1Crl8Ni9Ti | 外殼防護 | DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | 其他傳感器、——體型流量計和分離型轉換器 | IP65 | 間距(分離型) | 轉換器距離傳感器一般不超過100m |
|
轉換器技術數據 電源 | 交流 | 85—265V，45—400Hz | 直流 | 11—40V | 操作鍵和顯示 | 按鍵式 | 4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程； | 3行LCD寬視角、寬溫、帶背光顯示； | 第1行顯示流量值； | 第2行顯示流量單位； | 第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 |
| 磁鍵式 | 2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程； | 2行LCD寬視角、寬溫、帶背光顯示： | 第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 | 第2行：顯示流量。 |
| 內部積算器 | 正向總量、反向總量及差值總量。 | 輸出信號 | 單向模擬輸出 | 全隔離，負載≤600D．(20mA時)； | 上限：0—21mA可選，每檔lmA； | 下限：0—21mA可選，每檔1mA； | 正、反向流量輸出方式編程。 |
| 雙向模擬輸出 | 下限限制為?；?span style="padding: 0px">4mA，其他同單向模擬輸出。 | 雙向脈沖輸出 | 兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz； | 方波或選定脈寬，選定脈寬上限2．5S，每檔1ms； | 無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 |
| 雙路報警輸出 | 可報警(編程)高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； | 帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離) |
| 數字通訊 |
| RS232，RS485，HART |
|
襯里的選擇
襯里材料 | 主要性能? | 最高介質溫度 | 適用范圍 | —體型 | 分離型 |
| 聚四氟乙烯（F4) | 是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 | 70℃ | 100℃ 150℃ (需特殊訂貨) | 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 | 聚全氟乙丙烯（F46) | 同F4，耐磨性、抗負壓能力高于F4。 | 同上 |
| 聚氟合乙烯（Fs) | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ |
| 聚氯丁橡膠 | 1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ (需特殊訂貨) | 水、污水、弱磨損性的泥漿礦漿。 | 聚氨酯橡膠 | 1、耐磨性能極強。 2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 |
|
進口保護法蘭和接地法蘭(或接地環)的選擇 法蘭種類 | 適 用 范 圍 | 接地法蘭(或接地環) | 適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 | 進口保護法蘭 | 當介質有強磨損性時選用。 |
|
電極的選擇
電極材料 | 耐蝕及耐磨性能 | 不銹鋼0Crl8Nil2M02Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 | 哈氏合金B | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 | 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 | 鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 | 鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 | 鉑／鈦合金 | 幾乎能耐——切化學介質，但不適用于王水和銨鹽。 | 不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 | 注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
|
污水型電磁流量計/Φ100mm
|
自流型電磁流量計/Φ100mm
|
防腐型電磁流量計/Φ150mm
|
優點:
1、雜物、纖維不影響測量
2、四氟耐腐蝕內襯
3、抗菌防粘型電極
4、正反計量累計流量
5、智能自我疹斷功能 | 優點:
1、磁場強度增加5倍
2、擅長測量超低流速流量
3、輸入阻抗高達15兆歐姆
4、內置大型磁鋼
5、大電流勵磁 | 優點:
1、四電極機構安全接地
2、哈氏C合金電極
3、四氟內襯耐強酸強堿
4、不銹鋼外殼延長壽命
5、密度換算功能，輕易算質量 |
潛水型電磁流量計/Φ200mm
|
高溫型電磁流量計/Φ300mm
|
小口徑電磁流量計/Φ10mm
|
優點:
1、桔紅潛水漆包用10年
2、防護等級：IP68
3、全密封灌膠工藝,點滴不漏 | 優點:
1、耐高溫達200度
2、選用高溫漆包線圈
3、采用網骨架內襯 | 優點:
1、最小流量可測到20.0L/h
2、耐高壓的外插式電極
3、反應靈敏,零點穩定 |

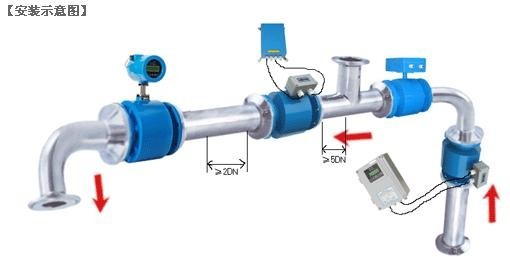

電磁流量計的主要優點如下：1）電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗最低的流量儀表之一。 2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。 3）電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此，電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。 4）電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以電磁流量計的量程范圍極寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。 5）電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。 6）工業用電磁流量計的口徑范圍極寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。 電磁流量計目前仍然存在的主要不足如下。 1）不能用來測量氣體、蒸汽以及含有大量氣體的液體。 2）不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。 3）普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。 4）電磁流量計易受外界電磁干擾的影響。
