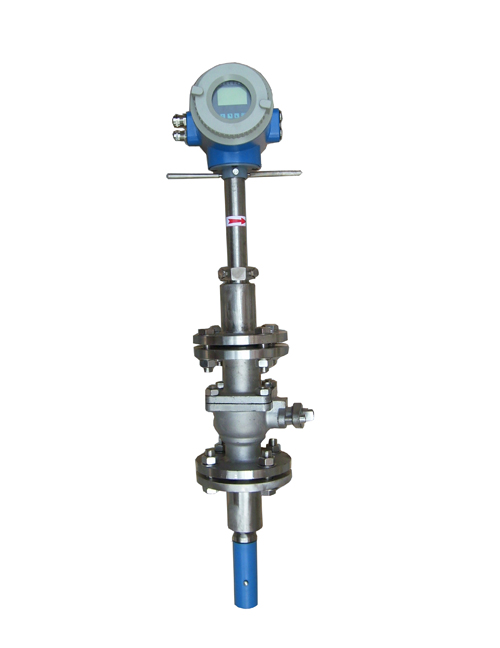

插入式電磁流量計主要技術性能指標：

• 介質溫度：0-80℃

• 耗電功率：＜20VA

• 測量精度：0.5-1.0級

• 工作壓力：＜1.6MPa

• 連接方式：法蘭連接、螺紋連接

• 流速測量范圍：（0.05-10）m/s

• 測量管道直徑：DN（32-6000）mm

插入式電磁流量計安裝：

　　（1）、傳感器安裝上游直管段不低于5D（D表示管徑），下游直管段不低于2D

• 安裝方式如下：

  1、垂直安裝（見圖1），傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
  2、傾斜安裝（見圖2），其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。

• 傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。

• 傳感器的安裝
  1、清理被測管安裝底座的焊渣和毛刺。
  2、關掉上游流量控制閥門或采用低壓供水。
  3、將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。

•
