三、系統組成、主要技術指標及應用領域

系統組成

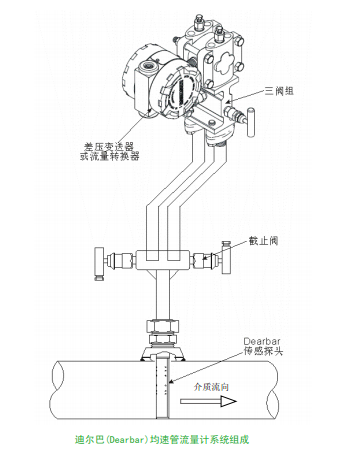

迪爾巴（Dearbar）均速管流量計系統主要由三部分組成：（見下圖）
（1）一次源部分：迪爾巴（Dearbar）傳感探頭
（2）差壓轉換部分：差壓變送器或流量轉換器
（3）流量顯示累積部分：流量積算儀二次儀表或PLC/DCS系統

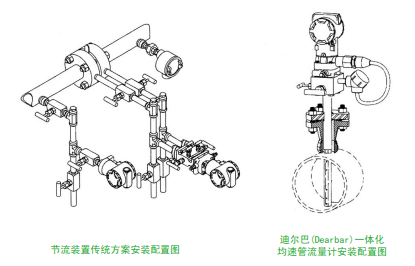

HD-215智能流量轉換器可同時實現差壓轉換及流量顯示和累積，在流體溫度不高的情況下如與迪爾巴（Dearbar）探頭組合成一體化結構，可減少使用引壓管而引起的泄漏、差壓信號失真（很多場合小流量時差壓信號都很小，可能只有20～30Pa）等問題，大大提高了測量精度，同時也降低了使用成本。下面是差壓節流裝置傳統方案與迪爾巴（Dearbar）一體化均

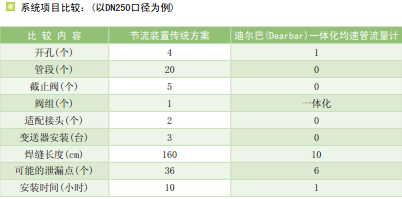

速管流量計安裝配置圖及系統項目比較：

主要技術指標

      適用壓力：0～40MPa
       適用溫度：-180～+550℃
       測量精度：±1%
       重復精度：±0.1%
       傳感器材質：316L或特殊定做
       管道尺寸：DN38～DN15000圓管或方管
       量 程 比：大于10:1
       流量范圍：測量上限和下限在探頭強度和允許最小差壓內選擇
       迪爾巴（Dearbar）流量計測量所需最小流速及差壓

主要應用領域

迪爾巴（Dearbar）流量計適用于多種介質測量：滿管、單向流動的，單相的氣
體、蒸汽和粘度不大于0厘泊的液體，如：
（1）電廠一、二次風測量      （2）高爐煤氣測量      （3）壓縮空氣測量
（4）煤氣、氮氣、氧氣等測量         （5）乙烷、乙烯、天然氣等測量
（6）飽和蒸汽、高低壓蒸汽測量       （7）自來水、循環水等測量
